コンクリート充填等鋼製地中連続壁工法(工法‐Ⅰ)の施工事例

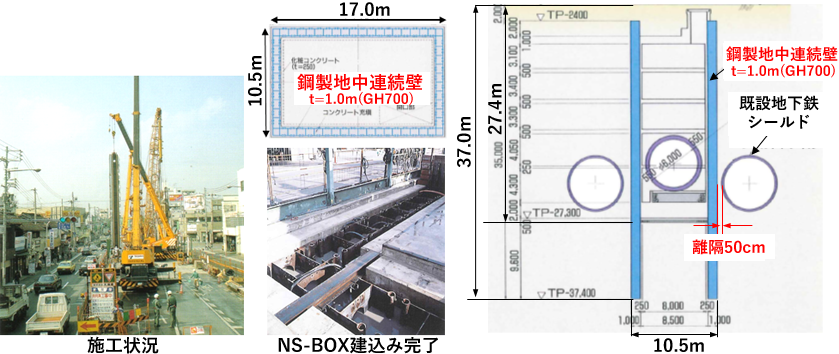

事例１：工法-Ⅰ 薄壁・省スペース化 【共同溝立坑の例】
| 薄壁化（t=1.0m）地下鉄シールドとの離隔を確保 |
|---|
・掘削機：水平多軸回転カッター
・連壁厚1.0m×深度37.0m
・芯材：GH700

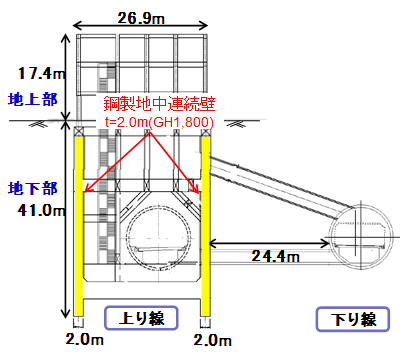

事例２：工法-Ⅰ 高剛性・省スペース化 【道路換気所の例】
| 用地制約が厳しく、他工法では施工不可 大断面シールド工事の施工空間の確保（切梁支保工の削減が必要） |
|---|
 |
| 高剛性の鋼製連壁（壁厚2.0m：過去最大) |
・掘削機：水平多軸回転カッター
・連壁厚2.0m×深度41.0m

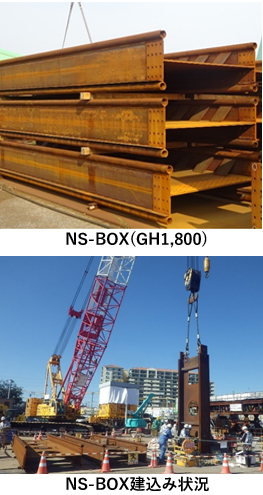

・芯材：GH1,800 ⇒ 過去最大サイズ

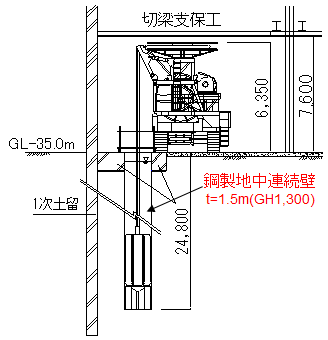

事例３：工法-Ⅰ 空頭制限（路下施工） 【道路換気所の例】
| 空頭制限下(約7.6m)の路下施工 |
|---|
|

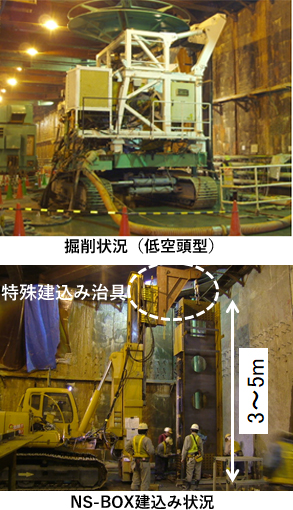

| 省スペースの路下鋼製連壁 ・低空頭型の掘削機・NS-BOX建込機 ・NS-BOXの割付(部材長3～5m/本) |
・掘削機：水平多軸回転カッター（低空頭型）
・連壁厚1.5m×深度24.8m
・芯材：GH1300
