鋼製地中連続壁工法の特徴と用途

・高い断面性能

→ 薄壁化、土留め支保工の低減

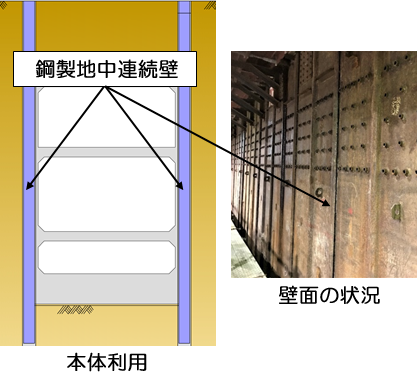

・高い建込み精度・止水性

→ 本体利用が可能

・工場製作したNS-BOX

→ 施工ヤードの省スペース化
　省力化(工場でカプラーを溶接)
　狭隘地での施工が可能

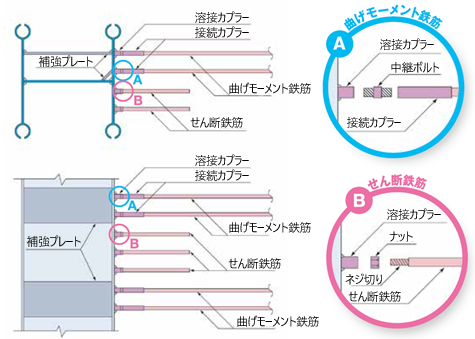

床版との接合方法

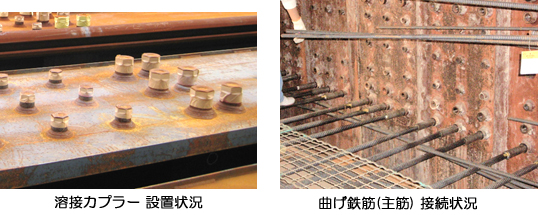

NS-BOX製作時にカプラーを溶接しておき、現場で内部掘削後に床版の鉄筋と接続することで、現場溶接が不要となり、省力化が図れます。

鋼製地中連続壁の用途

・道路，鉄道等の開削トンネル
・地下駅，地下駐車場，擁壁

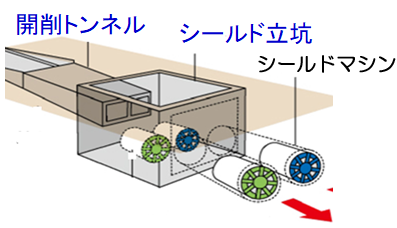

・シールド立坑

開削トンネル（道路）

シールド立坑
