6施工事例

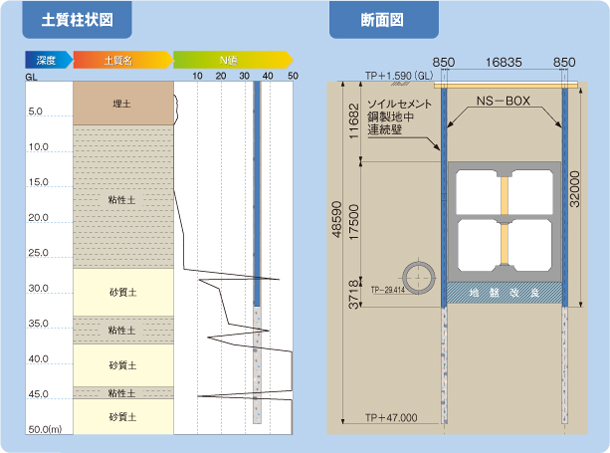

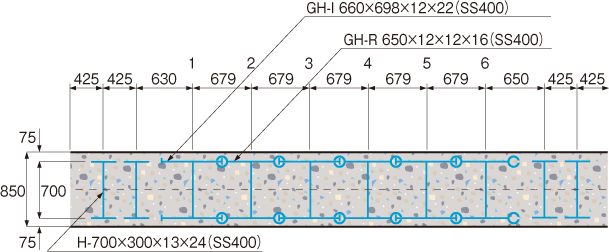

1.地下駅駅舎 土留め壁試験施工

ソイルセメント壁厚 0.85m

NS-BOX梁せい 0.65m

ソイルセメント壁深さ 48.6m

NS-BOX長さ 32.0m

ソイルセメント壁長 4.37m

施工面積 212m2

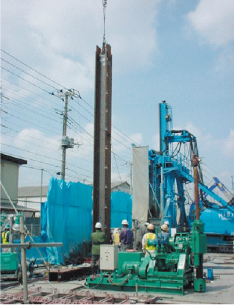

NS-BOX建込み

高力ボルト接合

NS-BOX設置状況

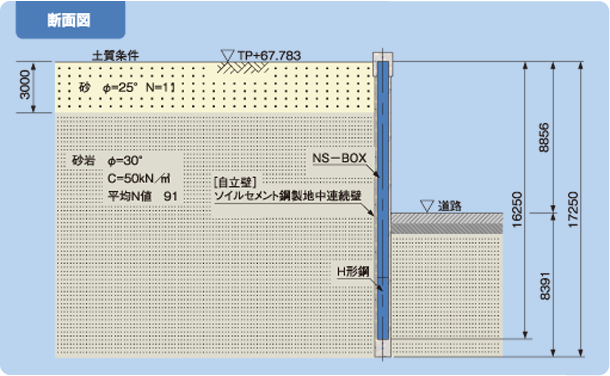

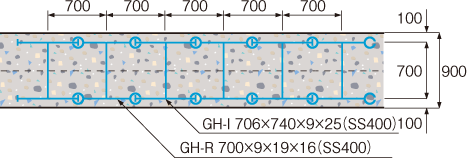

2.自立擁壁

ソイルセメント壁厚 0.9m

NS-BOX梁せい 0.60,0.70m

ソイルセメント壁深さ 12.25 ~ 17.25m

NS-BOX長さ 11.25 ~ 16.25m

ソイルセメント壁長 135m

施工面積 2080m2

全景

全景

NS-BOX建込み

NS-BOX建込み

直線部NS-BOX

直線部NS-BOX

コーナー部NS-BOX

コーナー部NS-BOX

前面掘削状況

前面掘削状況

化粧板設置後

化粧板設置後
